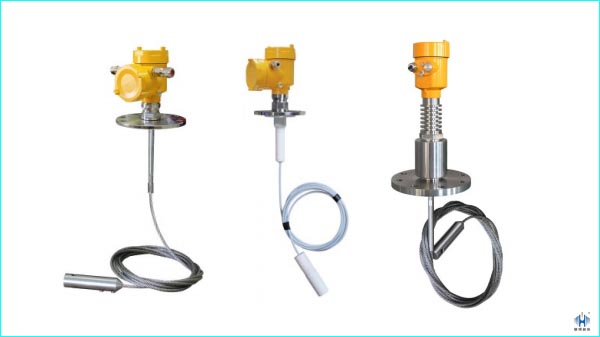

有些工況較為復雜，非接觸式雷達液位計不太適用。這時候，便選擇信號更集中的單纜導波雷達液位計進行液位測量。但是安裝后，纜繩出現了碰壁的情況。這該如何解決?先來看一個例子，看看相關工程師是如何解決的。

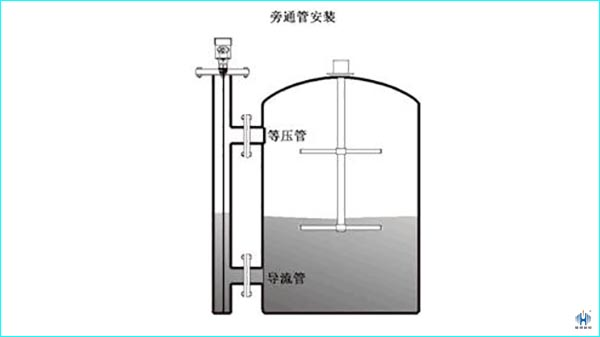

國內某企業曾經在測量三氯氫硅等介質時，選擇了桿式導波雷達液位計。但由于運輸存在問題，便將桿式導波雷達液位計換成了單纜式導波雷達液位計。并選擇將單纜式導波雷達液位計安裝在?50毫米的旁通管內。調試中，結果出現了纜繩碰壁的情況。

有的技術人員認為出現這種情況，是重力不夠，建議增加重錘重量。于是，加裝了直徑40毫米、高度50毫米的重錘。結果，儀表還是會出現碰壁的現象。

于是，技術人員開始查找資料，并重新翻閱參考手冊。結果發現，很多資料上建議，單纜探桿若安裝在旁通管上，旁通管直徑?≥75毫米。

經過多方商議，相關領導給出如下解決方案：

第一，儲罐量程若超過2650毫米，旁通管內安裝的單纜式導波雷達液位計，在增加重錘重量的同時，將原先?50毫米的旁通管換成?80毫米的。

第二，針對儲罐量程為1800毫米的三氯氫硅和1800毫米到2300毫米的水介質，則采用只加重重錘重量，其它一切不變。

經過以上調整后，各個儲罐內的纜式導波雷達液位計很少出現碰壁的情況。

從這個現有案例中，不難看出，無論什么樣的雷達液位計出現問題時，都不能一概而論，要根據具體情況，選擇不同的解決方案。纜式導波雷達液位計出現碰壁的情況，除了可以選擇增加重錘重量，更改旁通管尺寸之外，還可以選擇加裝定心環。至于最終用哪種方式，還需要根據具體情況分析選擇。
