隨著局勢的變化，各國對石油的需求不斷增加，增加原油儲備被提上議事日程。用于存儲原油的大型浮頂罐也日益增加，而儲罐內液位數據也成為儲備庫生產管理的重要依據。

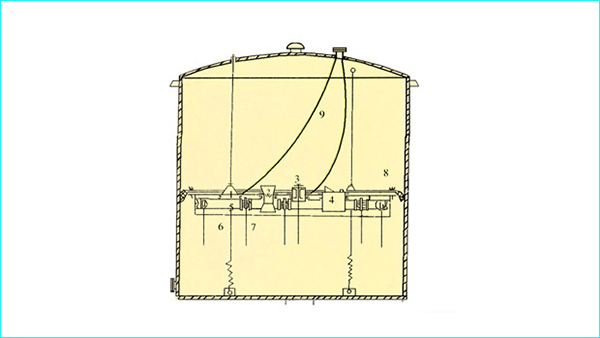

內浮頂罐結構示意圖

就目前國內石油市場而言，大多數油田企業更偏愛用雷達液位計測量大型浮頂罐。說到這里，問題來了，大型浮頂罐，用什么樣的雷達液位計測量比較合適呢?

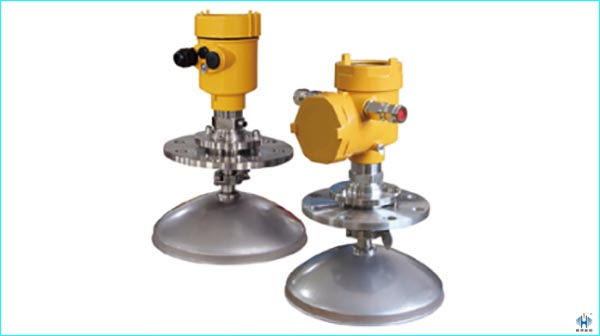

有朋友說：“拋物面天線的雷達液位計合適?！闭媸沁@樣嗎?如果說存儲原油的不是浮頂罐，只是普通的儲罐，用拋物面天線完全可以。但測量浮頂罐內的原油，卻不適合。原因有一點，即大型浮頂罐中，有一個重要的設備，即鋼制浮盤。雷達液位計想要準確測量原油液位，最好穿過浮盤對原油液位進行測量。單從這一點考慮，拋物面雷達液位計就不合適了。

拋物面天線雷達液位計不合適，那么什么樣的雷達液位計合適呢?

根據大型浮頂罐自身特點以及原油特性，帶有導波管的陣列天線最為合適。導波管陣列天線雷達液位計可以直接穿過浮盤，對儲罐內原油進行測量。這樣，上面的問題不僅得到了很好的解決，而且測量穩定，數據準確。

大型浮頂罐選擇什么樣的雷達液位計，我們已經知曉了。那么，供電電壓又該如何選擇呢?

對于用于原油儲備庫的雷達液位計，最好選擇220V AC供電。原油儲備庫不能說很大，但也有一定的規模。在這種情況下，超過1km的信號電纜不可避免的存在，線路壓降過大也是必然。所以，雷達液位計選擇220V AC供電，更有利于正常運行。

以上內容告訴我們，選擇雷達液位計，不僅要看介質特性，罐內外環境，還要看儲罐的結構和量程，等等。
